Məhsul təsviri

DECHUAN-dan topdansatış İnteqrasiya edilmiş Yağlı Vintli Kompressor sifariş etməklə məkan səmərəliliyini maksimuma çatdırın. Tam Xüsusiyyət planına 5°C şeh nöqtəsi təzyiq dərəcəsi ilə inteqrasiya olunmuş quruducu daxildir, quru, təmiz havanı çatdırır və aşağı axındakı alətləri pas zədələnməsindən qoruyur.

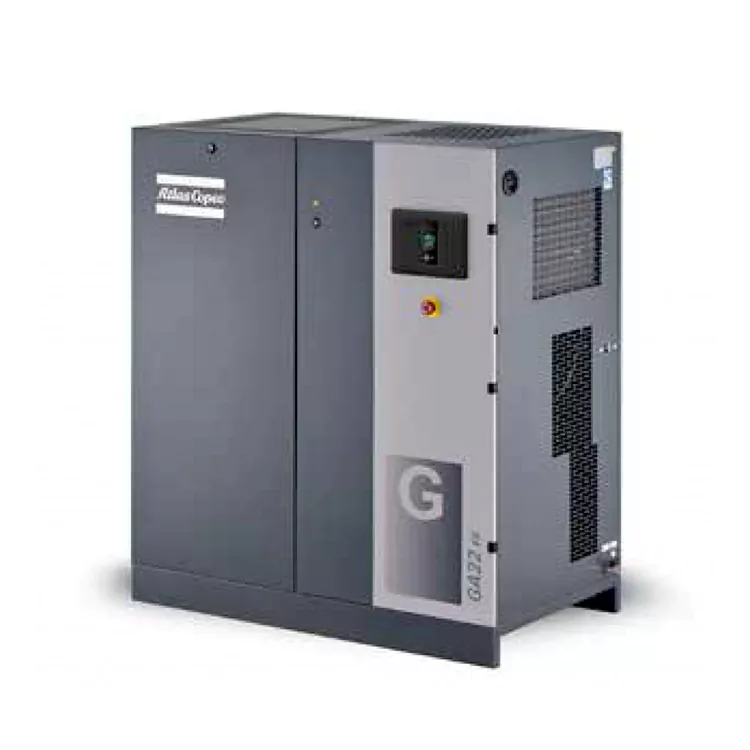

Integrated Oil-Injected Screw Compressor

Ayrı-ayrı quruducuları, filtrləri və çənləri əldə etməklə niyə vaxt itirirsiniz?

Ənənəvi hava qurğularında komponentlər ayrı-ayrılıqda alınır, geniş yer sahəsi və mürəkkəb bir-birinə bağlı boru kəmərləri tələb olunur. Bu çox birgə yanaşma tez-tez axın müqavimətini və potensial hava sızma yollarını təqdim edir. Məhsul vida elementini, hava qəbuledicisini, yüksək səmərəli yağ ayırıcısını və soyuducu nəm quruducusunu tək səs izolyasiyalı şkafda yerləşdirməklə bu mürəkkəbliyi həll edir.

Bu kompakt dizayn, izinizi minimuma endirir və xarici boru qurğusunu aradan qaldırır. Sadəcə olaraq cihazı sexin mərtəbəsində yerləşdirin, əsas elektrik təchizatı və hava buraxma manifoldunu birləşdirin və müəssisəniz sərin, quru, yüksək təmizlikli sıxılmış havaya dərhal çıxış əldə edə bilər.

Integrated Oil-Injected Screw Compressor

Müasir Seminarlarda Məkan və Quraşdırma Darboğazlarının Həlli

Ənənəvi sıxılmış hava sisteminin qurulması geniş sahə boru kəmərləri şəbəkəsindən istifadə edərək, kompressor, hava saxlama çənləri, velosiped quruducuları və incə yağ filtrləri daxil olmaqla bir neçə ayrı komponentin əlaqələndirilməsini tələb edir. Bu tərtibat nəinki böyük həcmdə qiymətli emalatxananın döşəmə sahəsini tutur, həm də hər yivli birləşmədə hava sızması riskini artırır, sistem təzyiqinin aşağı düşməsinə səbəb olur və sizi quraşdırma üçün bahalı yerli boru quraşdırıcıları işə götürməyə məcbur edir.

Kompressor bu məkan və quraşdırma problemlərini tamamilə həll edir. Bütün lazımi hava təmizləyici avadanlıqları tək kompakt çərçivəyə yerləşdirməklə, bu açar təslim sistem quraşdırma əmək xərclərini 70%-ə qədər azaldır. O, obyektinizə tam naqilli, boru kəməri ilə təchiz edilmiş və əvvəlcədən istismara verilmişdir, yəni istehsal xəttinizə təmiz, quru, yüksək keyfiyyətli sıxılmış hava tədarük etməyə başlamaq üçün komandanıza sadəcə olaraq əsas elektrik xəttini və axıdma borusunu birləşdirmək lazımdır.

Texniki Parametrlər

İnteqrasiya edilmiş yağ vurma vintli kompressorumuzun inteqrasiya olunmuş bölmələri ağır yük komponentlərini çox yığcam ayaq izi ilə birləşdirərək davamlı işləmək üçün hazırlanmışdır:

GA Seriyasının Texniki Parametrləri

Model	Maksimum İş Təzyiq çubuğu(e)	Maksimum iş təzyiqi psi	FAD axını l/s	FAD axını m³/dəq	FAD axını cfm	Mühərrikin gücü kVt	Motor Gücü hp	Səs-küy Səviyyəsi dB(A)	Çəki Standart kq	Çəki Standart lbs	Çəki Tam performans kq	Çəki Tam performans lbs	Çıxış Ölçüsü
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Bölmənin performans parametrləri ISO 1217, Ed.3, Əlavə C-1996-ya uyğun olaraq sınaqdan keçirilmişdir Səs səviyyəsi ISO 2151 / Pneurop / CagiPN8NTC2 ilə uyğundur

İstinad test şərtləri:

· Mütləq giriş təzyiqi: 1 bar

· Hava giriş temperaturu: 20°C GA 11-26 üçün quraşdırılmış quruducunun təzyiq şeh nöqtəsi: 5°C

Aşağıdakı iş təzyiqləri altında FAD axını ölçülür:

· 7 barda sınaqdan keçirilmiş 7,5 bar modelləri

· 8 barda sınaqdan keçirilmiş 8,5 bar modelləri

· 10 barda sınaqdan keçirilmiş 10,5 bar modelləri

· 13 bar modelləri 12,5 barda sınaqdan keçirilmişdir

GA11/15/18/22/26*/30 Quraşdırılmış Quruducu Modelləri Məlumat Cədvəli

Model	Maksimum İş Təzyiqi-Standart bar(e)	Maksimum iş təzyiqi-Standart psig	Maksimum İş Təzyiq-Tam Performans çubuğu(e)	Maksimum İş Təzyiq-Tam Performans psig	FAD axını l/s	FAD axını m³/dəq	FAD axını cfm	Mühərrikin gücü kVt	Motor Gücü hp	Səs-küy Səviyyəsi dB(A)	Çəki Standart kq	Çəki Tam performans kq	Çıxış Ölçüsü
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Bölmənin performans parametrləri ISO 1217, Ed.3, Əlavə C-1996-ya uyğun olaraq sınaqdan keçirilmiş Səs səviyyəsi ISO 2151 / Pneurop / CagiPN8NTC2 ilə uyğundur

İstinad test şərtləri:

· Mütləq giriş təzyiqi: 1 bar

· Hava giriş temperaturu: 20°C GA 11*-30 üçün quraşdırılmış quruducunun təzyiq şeh nöqtəsi: 2°C ~ 3°C

Aşağıdakı iş təzyiqləri altında FAD axını ölçülür:

· 7 barda sınaqdan keçirilmiş 7,5 bar modelləri

· 8 barda sınaqdan keçirilmiş 8,5 bar modelləri

· 10 barda sınaqdan keçirilmiş 10,5 bar modelləri

· 13 bar modelləri 12,5 barda sınaqdan keçirilmişdir

Kanıtlanmış Struktur Üstünlük: Bahalı Quraşdırma Tələbləri Yoxdur

Integrated Oil-Injected Screw Compressor

DECHUAN-dan İnteqrasiya edilmiş Yağ Enjeksiyonlu Vidalı Kompressora sərmayə qoymaq sizin obyektinizin təkmilləşdirilməsini asanlaşdırır. Standart çoxkomponentli sistemlər xüsusi beton yastiqciqlar, geniş mis santexnika və hər bir aparat parçası üçün müstəqil elektrik keçidləri tələb edir.

DECHUAN sistemi fabrikimizdə tam olaraq əvvəlcədən naqil və boru ilə təchiz olunub və quraşdırma vaxtını günlərdən saatlara qədər azaldır. O, lövbər boltlar və ya xüsusi əsaslar olmadan istənilən düz sənaye beton döşəməsində yerləşdirilə bilən, ağır yük daşıyan, vibrasiyadan izolyasiya edilmiş əsas lövhəyə malikdir.

Texniki Satınalma ilə bağlı FAQ

S: Vidalı kompressorda quraşdırılmış quruducu modul ümumi enerji xərclərini artırırmı?

A: Ağıllı nəzarətçimiz quruducunun işini kompressorun yük vəziyyəti ilə əlaqələndirir. Daha aşağı istehsal dövrlərində, quruducu lazımsız enerji istehlakının qarşısını alaraq, azaldılmış hava həcminə uyğunlaşdırmaq üçün soyutma məhsuldarlığını ölçür.

S: Daxili itkisiz elektron drenaj klapan necə işləyir?

Cavab: Qiymətli sıxılmış havanı bir neçə dəqiqədən bir tullantı xəttinə vuran ucuz vaxta malik solenoid drenajlarından fərqli olaraq, İnteqrasiya edilmiş Yağlı Vintli Kompressorun elektron drenajı daxili maye səviyyə sensorundan istifadə edir. O, yalnız kondensat anbarı dolu olduqda açılır, sistemdəki hava təzyiqini itirmədən yığılmış suyu buraxır.

S: Belə kompakt şkaf dizaynında filtrləri əvəz etmək asandır?

Cavab: Bəli, korpusda bütün istehlak materiallarına tam girişi təmin edən tez açılan qaldırıcı qapılar var. Yağ separatoru, hava filtri elementi və daxili aktiv karbon blokları sürətli, sadə texniki qulluq üçün yerləşdirilib.

Integrated Oil-Injected Screw Compressor
