Aşağı Təzyiqli Yağsız Vidalı Hava Kompressoru

Məhsul Üstünlükləri

Baxımsız sürücü sistemi

• Baxım tələb olunmur, tam qapalı, toz və zibilin daxil olmasının qarşısını alır

• Aşağı Təzyiqli Yağsız Vidalı Hava Kompressoru sərt mühitlər üçün uyğundur

• Muftaların səmərəliliyini itirmədən yüksək səmərəli dişli ötürücü

• Standart model üçün maksimum iş mühiti temperaturu 46˚C, yüksək temperaturlu model üçün isə 55˚C-dir.

Ultra səmərəli motor

• Mühərrikin səmərəliliyi sinfi IE4

• Mühafizə sinfi IP55, izolyasiya sinfi F, temperaturun yüksəlməsi sinfi B

• Sürücü olmayan uc yağla yağlanmış, baxım tələb olunmayan podşipnikləri qəbul edir

•  Çətin mühitlərdə davamlı əməliyyat üçün uyğundur

Möhkəm fırlanan yağ filtri

• Hissələrin xidmət müddətini uzatmaq üçün yağdakı çirkləri səmərəli şəkildə süzün

•Yağ filtri bypass klapan ilə təchiz edilmişdir

Müstəqil super-böyük dizaynlı yağ soyuducusu və soyuducu

•Rotor çıxışında aşağı temperatur yağın uzun xidmət müddətini təmin edir

• Quraşdırılmış mexaniki buxar-su ayırıcı kondensat suyunun təxminən 100%-ni təmizləyə bilər

•Stressdən azad edən dizayn istilik dəyişdiricisindəki termal zərbəni aradan qaldırır

Elektronikon® Sensorlu ekran nəzarətçisi

• Uzaqdan idarəetmə, siqnalizasiya çıxışı, texniki xidmət və xidmət planları və şəbəkə diaqnostikasının hamısı mövcuddur

•Daxili Smartlink uzaqdan diaqnostika hava kompressor sisteminin işini maksimum dərəcədə artırır və enerjiyə qənaətə nail olur.

•Birdən çox kompressorun diaqnostikası (birgə idarəetmədə 2,4 və 6 ədəd isteğe bağlıdır)

•Ağır hava giriş filtri

•Aşağı Təzyiqli Yağsız Vidalı Hava Kompressoru kompressor komponentlərinin qorunmasını gücləndirərək, qaba hissəciklərin 99,9%-ni təmizləyə bilir.

• Çox uzun xidmət müddəti

Atlas GL 37-75 üstün səmərəlilik, əla sıxılmış hava keyfiyyəti, sabit qaz istifadəsi şəraitində aşağı enerji istehlakı və səmərəliliyi və etibarlılığı təmin edən ağıllı xüsusiyyətlərə malikdir. SMARTLINK, eləcə də istehsal sistemlərinə inteqrasiya üçün OPCUA tərəfindən real vaxt rejimində uzaqdan diaqnostika və optimallaşdırma təkliflərini özündə əks etdirən “Elektronon” sensor nəzarət cihazı qəbul edilib.

Atlas GL 37-75-in texniki parametrləri

Atlas GL 37-75 spesifikasiya ölçüləri

Əsas Parametrlər

Bölmənin performans parametrləri ISO1217, Əlavə C və 2009-a uyğun olaraq ölçülür.

İş stansiyasının səs təzyiqi səviyyəsi testi: LpWSA (ref 20 μPa) dB(A)(xəta: 3dB(A))

Səs-küy səviyyəsi ISO2151 və ISO9614 standartlarına uyğun olaraq ölçülür

FAD aşağıdakı iş təzyiqlərində ölçülür: 5,5 bar modeli üçün 5 bar

İstinad iş şəraiti: Mütləq qəbuletmə təzyiqi: 1 bar

Hava qəbulu temperaturu: 20°C

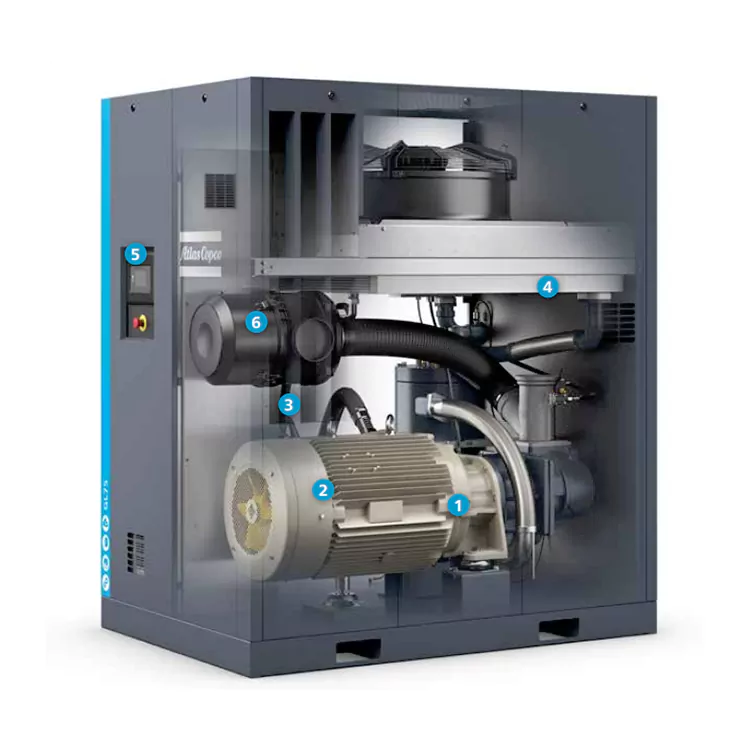

Atlas GL 37-75 hava kompressorunun əsas quruluşu

1. Əsas bölmə bölməsi: Buraya havanın qəbulu, sıxılması və buraxılması üçün istifadə olunan suqəbuledici klapan, işlənmiş klapan, ötürmə sistemi və s. daxildir.

2. Köməkçi sistemlər: o cümlədən sürtkü yağ sistemi, soyuducu su sistemi, elektrik idarəetmə sistemi və s., hava kompressorunun normal işləməsini təmin etmək üçün istifadə olunur.

Atlas GL 37-75 hava kompressorunun iş prosesi

1. İşə başlama mərhələsi: Güc düyməsi basıldıqda elektron idarəetmə sistemi avtomatik olaraq hava kompressorunun yağlama sistemini və soyutma suyu sistemini işə salacaq. Eyni zamanda, suqəbuledici klapan açılır və hava əsas qurğunun içərisinə daxil olur.

2. Sıxılma mərhələsi: Vida rotoru fırlandıqca, əsas qurğunun içərisindəki hava sıxılma qüvvəsinə məruz qalır və təzyiq tədricən artır. Bu anda, sıxılmış qazın geri axmasının qarşısını almaq üçün egzoz klapan bağlanır.

3. Egzoz mərhələsi: Müəyyən edilmiş təzyiq dəyərinə çatdıqda, elektron idarəetmə sistemi sıxılmış qazı boşaltmaq üçün egzoz klapanını avtomatik işə salacaqdır. Bu vaxt, suqəbuledici klapan bağlanır və Aşağı Təzyiqli Yağsız Vidalı Hava Kompressoru növbəti başlanğıcı gözləmə vəziyyətinə keçir.

4. İşin dayandırılması mərhələsi: Hava kompressorunun işini dayandırmaq lazım olduqda, söndürmə düyməsini basın. Elektron idarəetmə sistemi yağlama sistemini və soyuducu su sistemini bağlayacaq, suqəbuledici və egzoz klapanını tədricən bağlayacaq. Nəhayət, hava kompressoru tamamilə işləməyi dayandırdı.

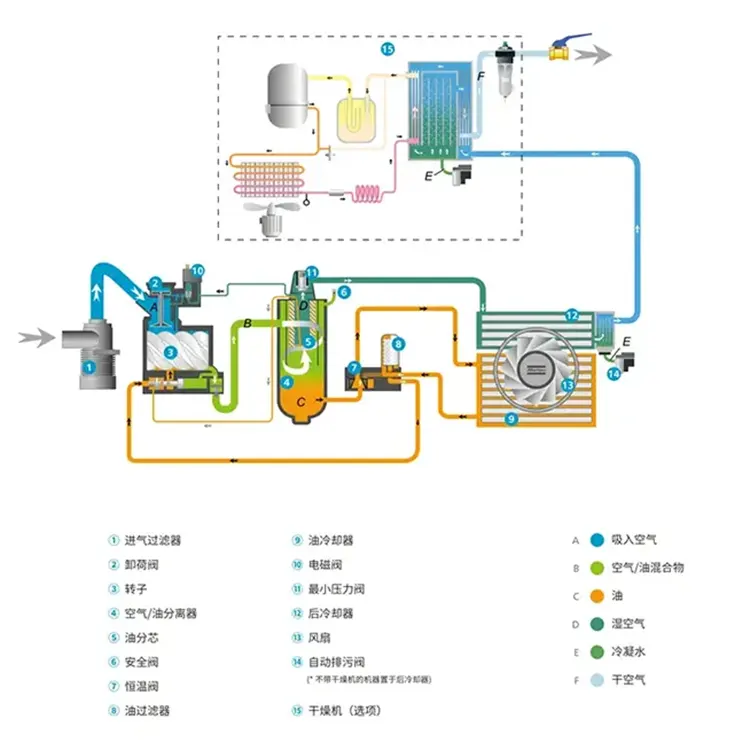

Atlas GL 37-75 hava kompressorunun iş axını diaqramı
