Hava saxlama anbarı

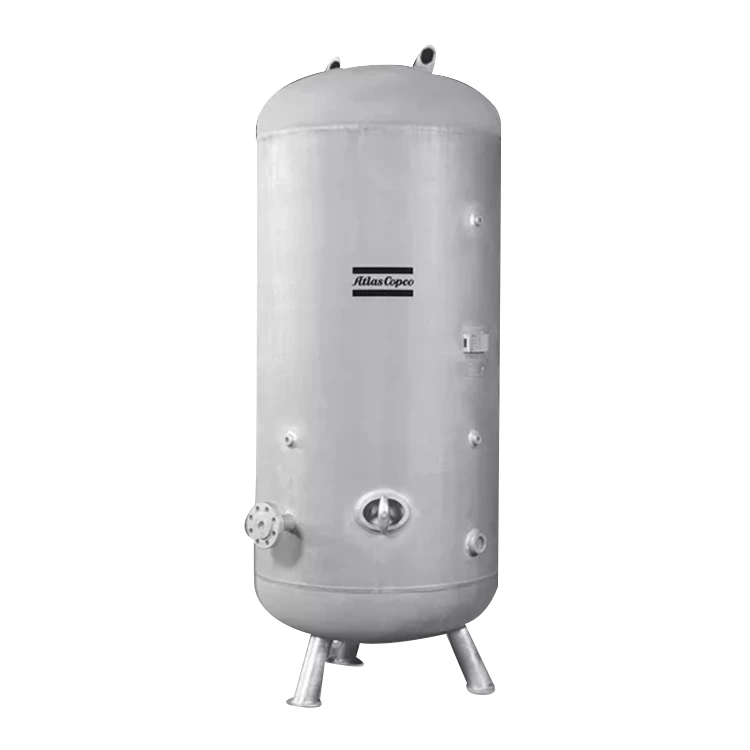

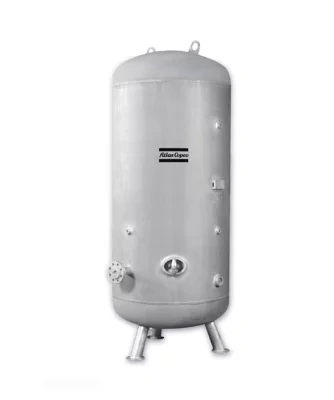

HTA Yüksək Təzyiqli Hava Saxlama Çənləri

Yüksək Təzyiqli Tətbiqlər üçün Enerjiyə Qənaət

Atlas Copco-nun HTA yüksək təzyiqli hava saxlama çənləri pik tələbatı ödəmək üçün sıxılmış hava saxlayaraq sabit təzyiqdə sıxılmış hava təmin edir. Həddindən artıq yükləmə/boşaltma dövrlərindən qaçaraq, onlar enerjiyə qənaət edir və hava kompressorunun ömrünü uzadır. HTA-lar yüksək təzyiqli tətbiqlər üçün idealdır.

Müxtəlif sahə şəraiti üçün uyğundur

HTA -10°C/14°F ilə +55°C/131°F arasında dəyişən mühit temperaturlarında effektiv işləyə bilər və rütubətli və isti sıxılmış hava ilə işləmək üçün uyğundur. Kondensat drenajı isteğe bağlıdır.

Yüksək etibarlılıq

Müqaviməti, gərginliyi, pulsasiyanı və vibrasiyanı hesablamaq üçün sonlu elementlərin dinamik hesablama metodundan istifadə edirik və hesablama nəticələrinə əsaslanaraq HTA-nı dizayn edərək ona üstün etibarlılıq veririk (CE 97/23 – ASME bölmə VIII, div 3).

Texnoloji Üstünlüklər

Texniki Üstünlüklər

■ Təhlükəsiz Seçim

HTA qaz çənləri 45 bar təzyiq və 55°C/131°F temperatur üçün nəzərdə tutulmuş kompressorlarla asanlıqla uyğunlaşır.

■Möhkəm tikinti

Təhlükəsiz isti daldırma sinklənmiş metal çənlər üstün qoruma təklif edir.

■Asan Quraşdırma

Rahat quraşdırma üçün asanlıqla əldə edilə bilən montaj delikləri ilə təchiz edilmişdir.

Hava qəbuledici tank nədir?

Bəzən sıxılmış hava saxlama çənləri adlanan hava qəbuledici çənlər sıxılmış hava sistemlərinin mühüm komponentidir. Onların əsas məqsədi pik sistem tələbatını ödəmək və zavodun iş səmərəliliyini optimallaşdırmaq üçün sıxılmış havanı müvəqqəti saxlamaqdır.

Hava saxlama tankının rolu

Teorik olaraq, hava kompressoru qurğunuz hava qəbuledici çən olmadan işləyə bilər. Bununla belə, hava sistemində bir komponentin olmaması kompressorun yükləmə və boşaltma dövrlərini artıracaq, ona daha ağır bir yük qoyacaqdır. Yadda saxlamaq lazımdır ki, yükləmə və boşaltma dövrü müəssisəniz daxilində tələbin dəyişməsindən asılıdır.

Hava saxlama tankı pnevmatik sistemlərdə həlledici rol oynayır. Onlar sıxılmış hava boru kəməri sisteminə və ya avadanlıqlara daxil olmamışdan əvvəl saxlamaq üçün istifadə olunur. Bir sözlə, hava qəbul edən çən kompressor və tələbatın dəyişməsi nəticəsində yaranan təzyiq dalğalanmaları arasında tampon rolunu oynayır.

Bəzi hava kompressorları "çəndə quraşdırılmışdır", yəni onlar tam bir vahid kimi təmin edilir və hava qəbul edən çənin üstünə quraşdırılır. Tank tipli hava kompressorlarının istifadəsi nəinki yerə qənaət edir, həm də fərdi quruducuların quraşdırılması üçün tələb olunan ilkin quraşdırma xərclərini azaldır. Bu konfiqurasiya kiçik hava kompressorlarında çox yaygındır və çıxış gücü adətən 26 kilovatdan (və ya 35 at gücündən) çox deyil. Böyük hava kompressorları çənlərin quraşdırılması dizaynları üçün uyğun deyildir, çünki bu, potensial olaraq təhlükəsizlik təhlükələri yarada biləcək ən ağır quraşdırma ilə nəticələnir.

Pnevmatik sistemlərdə hava qəbuledicilərinin istifadəsi həddindən artıq sirkulyasiyanı azalda və kompressorların səmərəliliyini qorumaq və xidmət müddətini uzatmaq üçün həlledici olan sabit hava təzyiqini təmin edə bilər.

Hava qəbuledicilərinin növləri

Xüsusi tətbiq ehtiyaclarını ödəmək üçün müxtəlif növ hava qəbulediciləri var. Ən çox yayılmışlar arasında yaş hava qəbulediciləri və quru hava qəbulediciləri var.

Hava kompressoru ilə quruducu arasında nəm hava qəbuledicisi quraşdırın. Bu saxlama çənləri təmizlənməmiş sıxılmış havanı saxlayır və hava qurutma sisteminə daxil olmamışdan əvvəl rütubəti çıxarmağa kömək edir, quruducunun işini artırmaqda mühüm rol oynayır. Bu addım qurutma prosesinin səmərəliliyinin yüksəldilməsini təmin edə bilər.

Digər tərəfdən, quru hava qəbuledicisi emal edilmiş sıxılmış havanı saxlayır və adətən hava kompressorundan və quruducudan sonra quraşdırılır. Onların əsas funksiyası quru havanın bütövlüyünü qorumaq və sistemin sabit və etibarlı işini təmin etməkdir.

Hava qəbuledici tankı necə düzgün seçmək olar?

Hava saxlama çəninin seçilməsi üçün yaxşı bir qayda istifadə olunan hava kompressorunun növündən və tətbiqindən asılı olaraq hər CFM axını sürətinə 3-4 gallon havaya və ya saniyədə 10-15 litr sıxılmış havaya icazə verməkdir. Hava kompressorunun seçiminə bənzər olaraq, sisteminiz üçün uyğun hava qəbuledici çən xüsusiyyətlərini təyin edərkən bir neçə amil nəzərə alınmalıdır. Aşağıdakı amillər şiddətlə tövsiyə olunur:

Təzyiq dalğalanmalarının/düşmələrinin minimuma endirilməsi: Hava qəbul edən çən istehsal prosesinə və məhsulun keyfiyyətinə təsir edə biləcək təzyiq dalğalanmalarını minimuma endirmək üçün istifadə olunur. Kompressorunuz üçün düzgün hava qəbuledici çəni seçərkən iki dəyəri qeyd etmək lazımdır: kompressorun çıxış təzyiqi və istifadə nöqtəsində tətbiq tələbləri. Nəzərə alın ki, hava qəbul edən çəndə saxlanılan sıxılmış hava yalnız onun təzyiqi müvafiq prosesi dəstəkləmək üçün kifayət olduqda faydalıdır. Buna görə də, hava qəbuledici çənin son istifadəçinin/avadanlığın tələb etdiyi təzyiqdə qazı tədarük etdiyi müddət (dəqiqələrlə) nəzərə alınmalıdır.

Qısamüddətli Pik Hava Tələblərini Qarşılayın: Əgər sıxılmış hava tələbatı gün ərzində kəskin şəkildə dəyişirsə, sistem təzyiqinin icazə verilən səviyyədən aşağı düşməməsini təmin etmək üçün pik tələbat nəzərə alınmalıdır. Hava Saxlama Çənləri, kompressorun ödəyə bilmədiyi qısamüddətli pik hava tələbatını ödəmək üçün saxlama təmin edir. Hava tələbləriniz günün vaxtından, növbə cədvəllərindən və ya hətta müstəsna ehtiyaclardan (məsələn, qum tökmə maşınlarının və ya aşındırıcı mühitin püskürtmə maşınlarının təsadüfi istifadəsi kimi) asılı olaraq dəyişə bilər. Sıxılmış hava tətbiqinizi, tələb olunan hava axını sürətini (CFM və ya saniyədə litr) və sisteminizin gözlənilən pik təzyiqlərini hərtərəfli başa düşmək çox faydalıdır, çünki bu, prosesin hər hansı bir hissəsində hava çatışmazlığının qarşısını almaq üçün nə qədər sıxılmış hava axınının lazım olduğunu müəyyənləşdirir.

Hava qəbuledicisinin hesablanması
