DECHUAN birbaşa idarə olunan hava sistemlərini birbaşa fabrikimizdən almaq istəyən sənaye zavodu mühəndisləri üçün Aşağı Enerjili RM Vidalı Hava Kompressorunu istehsal edir. 7 kVt-dan 22 kVt-a qədər güc diapazonlarında işləyən bu sənaye bloku kilovat başına 11%-ə qədər daha yüksək həcmli yerdəyişmə təmin etmək üçün asimmetrik rotor həndəsəsindən istifadə edir. Fasiləsiz 24/7 montaj xətti əməliyyatları üçün aşağı axınla sürtkü yağının ötürülməsini 3-5 ppm-dən aşağı məhdudlaşdırmaqla əsas elektrik istehlakını 12%-dən 30%-ə qədər azaldır.
Etibarlı Çin istehsalçısı olaraq,DECHUANmüəssisə operatorlarına davamlı hava istehsalında elektrik tullantılarını aradan qaldırmağa kömək etmək üçün Aşağı Enerjili RM Vidalı Hava Kompressorunu təklif edir. V-Shield möhürlənmiş O-ring texnologiyasını inteqrasiya edərək, daxili maye sistemi hətta sərt termal stress altında da struktur təzyiq sızmasının qarşısını alır.
Bu Aşağı Enerjili RM Vidalı Hava Kompressoru yivli fitinqləri 70 Shore A Viton möhürləri ilə təchiz edilmiş V-Shield düz üzlü O-halqa flanşlı muftalarla əvəz edir.
Flanşlı muftalar sökülə və yağ dəyişikliyi zamanı cütləşmə üzlərini təhrif etmədən yenidən torkalana bilər.
O-ring oturacaqlar 13 bar iş təzyiqi və şiddətli vibrasiya altında möhürün bütövlüyünü qoruyur.
Çoxmərhələli hava-yağ ayrılması yağın ötürülməsini 3-5 ppm-dən aşağı məhdudlaşdırır, aşağı axındakı hava alətlərinin möhürlərini qoruyur.
| Model |
Nominal güc
kVt
|
Maksimum təzyiq
barg
|
Hava Çatdırılması (FAD*)
m³/dəq-50Hz
|
Ümumi Ölçü (U x G x Y)
mm
|
Çəki
kq
|
| i Standart Vahid Performansı | |||||
| RM7i_A | 7.5 | 7.5 | 1.22 | 716 x 677 x 1061 | 222 |
| 8.5 | 1.14 | ||||
| 10 | 1.00 | ||||
| 12.5 | 0.81 | ||||

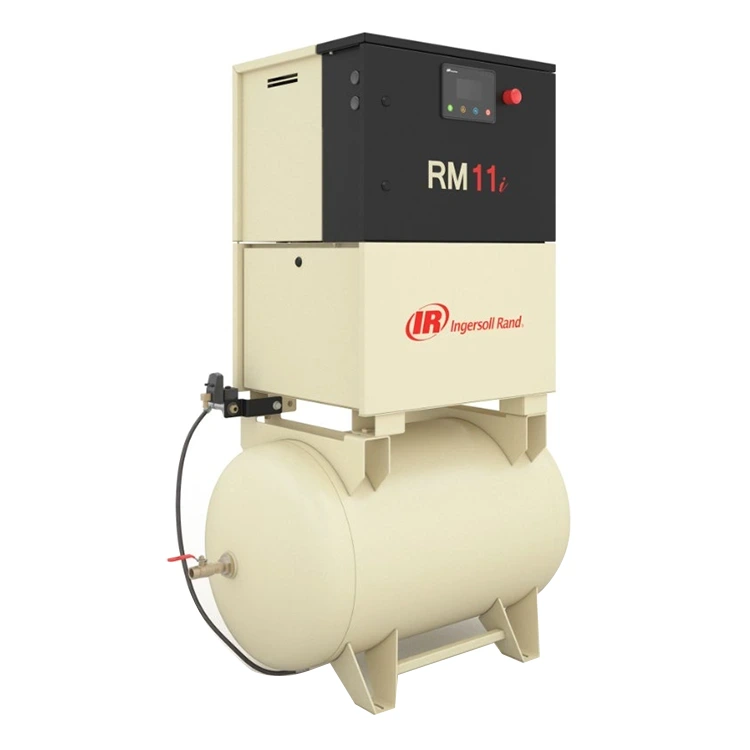

| RM11i_A | 11 | 7.5 | 1.69 | 225 | |
| 8.5 | 1.58 | ||||
| 10 | 1.41 | ||||
| 12.5 | 1.23 | ||||
| RM15i_A | 15 | 7.5 | 2.50 | 984 x 1017 x 1065 | 465 |
| 8.5 | 2.40 | ||||
| 10 | 2.07 | ||||
| 12.5 | 1.70 | ||||
| RM18i_A | 18.5 | 7.5 | 3.10 | 993 x 1020 x 1118 | 509 |
| 8.5 | 3.00 | ||||
| 10 | 2.61 | ||||
| 12.5 | 2.15 | ||||
| RM22i_A | 22 | 7.5 | 3.70 | 524 | |
| 8.5 | 3.41 | ||||
| 10 | 3.08 | ||||
| 12.5 | 2.72 | ||||
| Model |
Nominal güc
kVt
|
Maksimum təzyiq
barg
|
Hava Çatdırılması (FAD*)
m³/dəq
|
Ümumi Ölçü (U x G x Y)
mm
|
Çəki
kq
|
| n Standart Vahid Performansı | |||||
| RM7n_A | 7.5 | 12.5 | 1.18 | 840 x 680 x 810 | 169 |

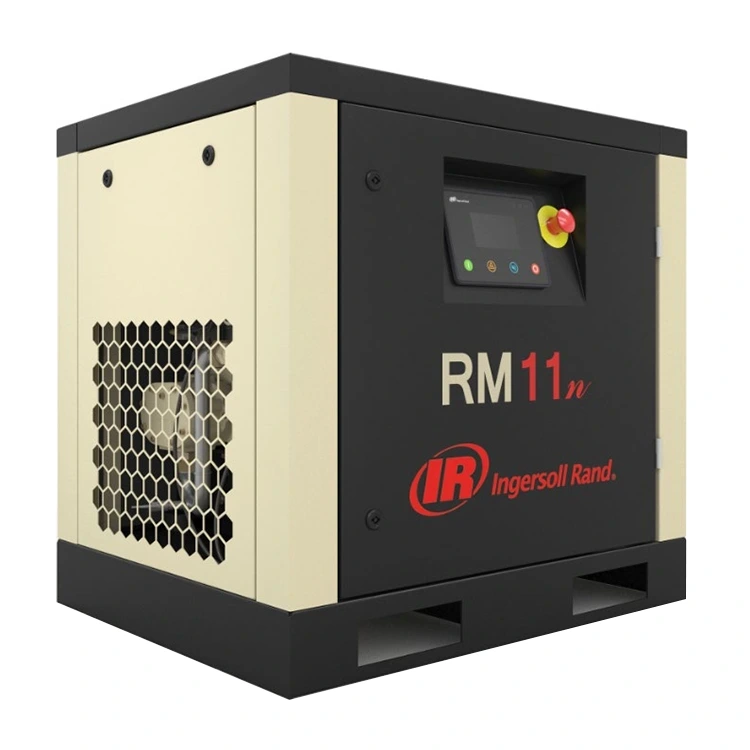

| RM11n_A | 11 | 12.5 | 1.65 | 182 | |
| 1. Havanın çatdırılması (FAD*) (həcmli axın) ISO 1217:2009-un C Əlavəsinə uyğun olaraq sınaqdan keçirilmiş tam qurğunun iş parametridir. | |||||
Qapalı kompressor otaqlarında ətraf mühitin temperaturu yüksəldikdə standart hava ilə soyudulmuş asinxron mühərrikləri səmərəliliyini itirir. IP66 yağla soyudulmuş daimi maqnit mühərriki sintetik kompressor mayesindən soyuducu vasitə kimi istifadə edir və onu birbaşa statorun soyuducu gödəkçəsi vasitəsilə dövr edir.
| Texniki Metrik | IE3 Sabit Sürət | IE5 ECO-PM VSD |
|---|---|---|
| Qoruma reytinqi | IP55 | IP66 (Yağla Soyudulmuş) |
| İstilik izolyasiyası | F sinfi | H sinfi |
| Sürətin tənzimlənməsi | Tək Sürət | Addımsız (40%–100%) |
| Təzyiq dəyişkənliyi | ±0,5 bar və ya daha yüksək | Dəqiq (±0,1 bar) |
H sinifli izolyasiya neodim-dəmir-bor maqnitlərini maqnitsizləşdirmədən 180°C daxili temperaturda mühərrikin fasiləsiz işləməsini təmin edir və sürətli istehlak dəyişiklikləri zamanı başlıq təzyiqini ±0,1 bar daxilində saxlayır.
Fərdiləşdirilə bilən Aşağı Enerjili RM Vidalı Hava Kompressoru elektrik panelləri xarici transformatorlara ehtiyac olmadan qlobal şəbəkə gərginliklərini (50Hz və ya 60Hz-də 220V-dan 440V-a qədər) dəstəkləyir.
Hava ilə işləyən ştamplama sıxacları və robot qolları üçün sabit xətt təzyiqi təmin edir.
Yağın az ötürülməsi təmiz otaq pnevmatik silindrlərini və kapsul doldurma avadanlığını qoruyur.
Ağır emal əməliyyatları zamanı pnevmatik çəngəlləri və avtomatlaşdırılmış təbəqə qidalandırıcılarını idarə edir.
Sabit təzyiq tələb edən yüksək sürətli qablaşdırma və torba möhürləmə xətlərini gücləndirir.
Fırlanan vintlərin sıxılma səmərəliliyi, rotorun kişi və qadın interlobları arasında hava geri axınının minimuma endirilməsindən asılıdır. Standart simmetrik rotorlar sıxılma zamanı yüksək təzyiqli havanın aşağı təzyiqli suqəbuledici kameralara yenidən daxil olmasına imkan verir, həddindən artıq sürtünmə istiliyi yaradır və mil gücünü itirir. Bu kompressorun daxilindəki asimmetrik 5:6 rotor profili fırlanma zamanı mayenin saxlanmasını optimallaşdırır və hər kilovat-saat sərf olunan enerji üçün 11%-ə qədər daha çox axıdılan hava həcmi verir.
| Enerji Effektivliyi Metrikləri | Performans Dəyəri |
|---|---|
| Rotorun Mexaniki Səmərəliliyi | +11%-ə qədər təkmilləşdirmə |
| Boşaltma Həcmi Məhsuldarlığı | +11%-ə qədər artım |
| Ümumi elektrik xərclərinə qənaət | 12% -dən 30% -ə qədər qənaət |
| Aşağı axın sürtkü yağı limiti | 3-5 ppm-dən aşağı |
Plitəli istilik dəyişdiricilərinə qoşulduqda, sürtkü yağı döngəsi istilik enerjisini zavod su dövrələrinə ötürür. Obyektlər əlavə təbii qaz yandırmadan qazanın qidalanma suyunu və ya emal suyunu 70°C-ə qədər qızdıra bilər.
DECHUAN saytın uzunmüddətli etibarlılığını təmin etmək üçün Aşağı Enerjili RM Vidalı Hava Kompressoru üçün tam ehtiyat hissələri dəstəyini saxlayır.
Zavodda uyğunlaşdırılmış 2000 və 4000 saatlıq filtr və ayırıcı dəstlər tək texniki xidmət qutularında göndərilir.
Orijinal əvəzedici filtrlər onlayn orijinallığın yoxlanılması üçün lazerlə işlənmiş seriya nömrələrinə malikdir.
PartsCARE komponent çatdırılması və PackageCARE tam əhatəli texniki xidmət proqramları tərəfindən dəstəklənir.
IE5 daimi maqnit VSD 40% - 100% sürət diapazonunda motor RPM-ni dəyişdirir. Xətt təzyiqi 0,05 bar azaldıqda, sürücü başlıq təzyiqini ±0,1 bar təyin edilmiş nöqtəyə qaytarmaq üçün milisaniyələr ərzində motoru sürətləndirir.
Əvvəlcə hava-yağ ayırıcı elementin üzərindəki diferensial təzyiq göstəricisini yoxlayın. Təzyiq düşməsi 0,8 bar-dan çox olarsa, ayırıcı elementi dəyişdirin və yağ qaytarma xəttinin təmizləyici ağızını zibil tıxanması üçün yoxlayın.
Aşağı Enerjili RM Vidalı Hava Kompressorunun qaynaqsız üst soyuducusu sərt qaynaqlı başlıqlar əvəzinə mexaniki genişləndirici birləşmələrdən istifadə edir. Bu, əsas boruların başlıq birləşmələrini sındırmadan istilik dövrləri zamanı sərbəst genişlənməsinə və büzülməsinə imkan verir.
